Seguimos con la continuación de la entrada anterior de todo el proceso que implica en los Muros :3 , pues todo tiene un seguimiento constante y en este caso son las cadenas ! , por si algunos de ustedes no les pasaba ni por aqui la construcción de estas déjenme decirles que ni ami tampoco , hasta que me tope con ellas en una supervisión ... y la verdad me arrepentí de no a ver leeido del tema por lo menos , por suerte para mi fue en un pequeño lapso mientras estudiaba jaja !!.. pero bueno al ataque !
CADENAS
Es lo mismo que una viga , la diferencia es que la cadena siempre va sobre un muro es decir no salva la luz , en simples palabras va totalmente apoyada en vertical , tiene una función estructural la cual es traspasar los esfuerzos de vigas a los muros y una funcion constructiva la cual es aportar estabilidad al conjunto .

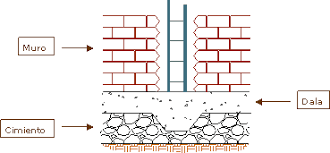

CADENA DE DESPLANTE
Es una trabe que sirve para distribuir las cargas verticales y ayudar a la estructura trabajar correctamente en casos de asentamientos .
Generalmente es de concreto armado , del mismo ancho del muro y sirve para evitar que el muro sufra fallas o cuarteaduras .
CONSTRUCCIÓN
Cada dala se hace con 4 varillas de 3/8 " , armadas con anillos de alambron de 1/4 " y alambre recocido de calibre 18 . También se venden armadas.
La dala se hará del ancho del muro según del material que se va a usar .
También hay que cortar la varilla del largo que va a tener la dala .
Los anillos son separados uno del otro segun lo que marque el plano estructural ( Generalmente a cada 60 cm ) y e amarra la varilla con alambre recocido .
Se realizan bajo todos los muros que se van a desplantar y sobre las cimentaciones que se hayan construido.
La cadena de desplante tiene la función de unir o ligar los muros en su base formando una retícula, la cual deberá formar rectángulos cerrados, para dar mayor rigidez a la estructura. También existen castillos armados soldados de fábrica conocidos como ‘‘castillos electrosoldados’’. Le proporcionan a la cadena de repartición la misma resistencia que si se emplean armados tradicionales, con la ventaja de que es más fácil de instalar, rápido y es más económico.
CADENA DE CERRAMIENTO
Las cadenas se utilizan para distribuir igualitariamente el peso de la construcción
La cadena ayuda a que el cerramiento se asiente uniformemente.
Siempre sobre los huecos de las puertas y las ventanas en una construcción muy pesada conviene colocar las cadenas de cerramiento
Elementos horizontales que limitan la altura libre de los muros, funcionan como cerramientos de puertas y ventanas mejorando considerablemente la rigidez del muro al conformar en conjunto con los castillos una cuadrícula de concreto armado o reforzado.
El proceso de colado para los cerramientos de concreto es igual al que se utiliza para cadenas de cimentación. Cuando los muros tiene una altura mayor a 3 metros se sugiere que las cadenas corran atravesando todos los muros con el objetivo de lograr mayor resistencia, como se hace con la cadena de cimentación. El proceso de colado de la cadena de cerramiento es igual al de la cadena de cimentación excepto en aquellos huecos donde se colocará una puerta o una ventana. En ese caso se debe cimbrar la cara inferior de la dala y apuntalar para que no se mueva al colar.
CASTILLOS
Son elementos de refuerzo estructural en el sentido vertical que sirven para confinar muros. Y su armado es según calculo de la estructura.
También son refuerzos verticales. El castillo debe estar sentado desde 1/3 de altura de la mampostería, pues nos sirven para amarrar desde las dalas de desplante, lo mismo que los muros y las cadenas de cerramiento.
TIPOS DE CASTILLOS
Están los armados con varillas de acero ( Según especificación del calculo )
Prefabricados ( Armex )
Colado de castillo
1. No movimiento de la cimbra
2. Se irá picando con una varilla en capas de mas o menos 1 metro para que no queden huecos.
3. Se deben humedecer la madera y las varillas, para que estén limpias 4. Golpear la cimbra con un mazo. EJEMPLO DE ESPECIFICACIÓN DE CASTILLO Castillo de concreto de 14x28cm Fc. 200kk/cm2 armado con 4 varillas del # 4 marca sicartsa y estribos de alambron de ½ @15cm.
